タイミング・レバー ( timing lever )
g042 G0419 掲載 2005/9/2

コイン・オペレートディスク・オルゴールにはコイン1枚で1回演奏と2回演奏が選択できるものがあります。サイト・オーナーはポリフォン104しか経験がありませんが、スプリング・モーターにレバーがあってそれを左右に動かすことで演奏する曲数を選択できるようになっていました。

あちこちでいろいろなコイン・オペレートのディスク・オルゴールを聞きましたが、1枚のコインで2回演奏するようにセットされたものはシンフォニオン社製のエロイカを除いて、ただの一度もお目にかかっておりません。同じ曲を2回も鳴らすのはしつこいからでしょうか?それともこのような機能があることに、オルゴールのオーナーの方が気づいていないのでしょうか?

シンフォニオン社製のエロイカは高価なオルゴールですが演奏時間が大変短い(ディスクのサイズが小さいので)ので、2回演奏するようになったのでしょう。これも1回演奏しかできない個体(割と少ないように思います)と2回演奏を選択できる個体が混在しています。
分解掃除をする前のポリフォン104アップライト・オルゴールのスプリング・モーター
タイミング・ギア・アッセンブリー
分解掃除をする前のポリフォン104アップライト・オルゴールのスプリング・モーターです。タイミング・レバーを左右に動かすことでコイン1枚で1回演奏するか2回演奏するかを選択できます。とっても汚い、臭い。




分解掃除をした後のポリフォン104アップライト・オルゴールのスプリング・モーターを後ろから見たところです。タイミング・レバーにつながっている歯車類が見えます。タイミング・レバーを操作することで中央の長い縦の軸に小さな歯車が噛み合うか大きな歯車が噛み合うかでコイン1枚で1回演奏するか2回演奏するかを選択できます。
「あとりえ・こでまり」でリストア作業中に撮影、ピカピカに磨いて真新しい油の匂い付。

チューン・セレクター ( tune selecter )
G0412ただ今執筆中です。メールで督促していただきましたら、この項目のUpLoadを急ぎます。
イギリス Fisher Row and Remains of Oxford Castleの風景を掲載しています。

ディスク ( Disc または Disk )
g042 G0406 掲載 2005/4/10 改訂2 2008/9/13

ディスクとはディスク・オルゴールで音楽のデータを記録した丸くて薄い鉄の板(今で言うソフト)のことです。ごく初期には亜鉛( Zinc )で作られたものもありましたが耐久性という点で鉄の板に取って代わられました。音とは無関係なはずのディスクの材質が音質にかなり影響があるのは不思議なことです、なぜなのかサイトオーナーは説明できません。経験則で言えばベストは分厚い亜鉛鍍金(白いメリケン粉のような錆を吹くのが特徴、当時は電気鍍金ではなくて、溶融した亜鉛に浸すいわゆるドブ漬だと推定しますが)のオリジナル・ディスクです。次点はバーリー・ジョンソン( Barry Johnson Music Box Co )のディスクでしょうか。

小さい物は直径が4インチ 1/2(11.5cm シンフォニオン社製)から大きなものはコメット社製の直径が33インチ 5/8(85.1cm)まで作られました。ちなみにコメット社製33インチのオルゴールは4台所在がはっきりしております。1台はドイツの博物館にありCD(WergoのSM 1201-50)で聞くことができます。日本にある内の1台は個人のコレクター、もう1台はオルゴールを修理する工房が持っていて修復作業中のようです。
最大のディスクと最小のディスク
センター・ドライブとペリフェラル・ドライブのディスク
左側は直径が33インチ 5/8(85.1cm)という最大のディスクを使用するコメット社製のディスク・オルゴール
右側は直径が4インチ 1/2(11.5cm )という最小のディスクを使用するシンフォニオン社製のディスク・オルゴールが組み込まれたユンハンス社製時計。
この写真はどちらも個人コレクターの好意で撮影したものです。

左はセンター・ドライブの13インチ5/8のディスク。シンフォニオン社製エロイカ用で3枚一組。
右はペリフェラル・ドライブのディスク。ポリフォン社製24インチ用のもの。どちらもリプロダクション
共にあとりえ・こでまりコレクション。

ディスクの互換性について当時は全く考慮に入れられていなかったようです。同じメーカーでもほとんど変わらないサイズのディスクが並行して生産されていました。たとえばシンフォニオン社のディスクのサイズは20もの種類がありました。回転方向も時計回り( clockwise )がほとんどですが、中には反時計回り( anticlockwise )のものも少しありました。同じサイズで異なる駆動方式のディスクが並行して生産されていたものもあります、在庫管理は大変だったことでしょう。当時のディスクの生産を担っていたのは主婦の人達です。今でも多くの種類のディスクがリプロダクションで販売されています。詳しくは当サイトのKioskのディスクカタログの項をご覧ください。

一枚のディスクに2曲が収録されているディスクについてはディスク・シフティング・ボックスの記事を参照してください。ダンスホールなどでは曲の始まりにある無音区間の無い連続演奏のためにディスクも作られました。このタイプは曲の冒頭にギャップ(プロジェクションの無い部分)が無いことと、ディスク表面にCONTINUOUSという表示が有るのが特徴です。

ディスクの駆動方法に関しては下記の3種類がありました。
センター・ドライブ GlossaryのG0324をご覧ください。
ペリフェラル・ドライブ GlossaryのG0622をご覧ください。
エッジ・ドライブピニオン・ドライブ  GlossaryのG0113をご覧ください。

ディスク・オルゴール ( Disc musical box )
g042 G0401 掲載 2005/4/10

音楽のデータを薄い金属製の円盤に突起(プロジェクション)や穴で記録したディスクを回転させ、スターホィールという星型の歯車を回転させて櫛歯を弾いて演奏する型のオルゴールです。その大きさはディスクの直径で表現されますが、小さいものは4インチ1/2(11.5cm)から大きなものは33インチ3/8(85cm)まで作られました。ケースの型はアップライト型テーブルトップ型コンソール型フォールディングトップ型などがありました。

また複数のディスクを同時に回転させる機種(マルチプル・ディスク)や、ディスクを自動的に交換させる機種(オートマチック・ディスク・チェンジ)も作られました。

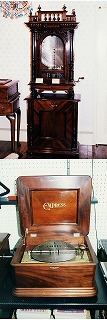

アップライト型とテーブルトップ型
